Подключение электрооборудования (станки, инструмент и т.д.) на предприятии или при строительстве обычно выполняется двумя способами: при помощи силовых вилок и розеток (см. рис. 1) либо используется неразъёмное соединение, когда кабельная линия от потребителя подключается непосредственно под клемму автоматического выключателя.

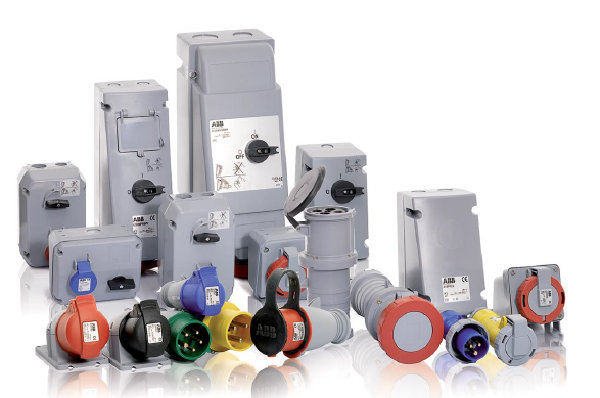

Общий вид промышленных разъёмов

«На нашем предприятии силовые розетки установлены для подключения переносного оборудования с целью обеспечения гибкого соединения. Для стационарно установленных станков промышленные разъёмы не используем», - рассказывает Сергей Трофимов, главный энергетик производственной компании «Станкоагрегат».

Такой подход встречается на многих промышленных объектах, но в последнее время всё чаще и для стационарно подключенного оборудования применяются силовые вилки и розетки. На это есть ряд причин, и самая основная - использование промышленных разъёмов значительно повышает безопасность эксплуатации сети энергоснабжения.

Для того чтобы обесточить оборудование, подключённое напрямую, необходимо получить доступ к электрощитовой, и сделать это может только квалифицированный электрик. Но порой возникают аварийные ситуации, требующие оперативного отключения питания, и персонал, работающий за станком или с инструментом, несанкционированно проникает в электрощитовую, что чревато электротравмой. Стоит отметить, что, по официальной статистике, в России на долю поражений током приходится более 3% общего числа производственных травм, при этом 12-13% из них являются смертельными. В столице от воздействия тока погибает 40 человек в год, а в Московской области - в среднем 100 человек.

Основные причины получения электротравм - прикосновение к неизолированным токоведущим частям распределительных устройств и ошибочная подача напряжения на оборудование.

Использование силовых разъёмов полностью исключает необходимость вмешательства непрофессионалов в электрический распределительный щит, а значит, снижает вероятность поражения персонала электрическим током.

Другой немаловажной причиной использования промышленных разъёмов является то, что сегодня цеха, которые строились «на века», модернизируются, расширяются, дополняются новым оборудованием, проводятся реконструкции электрических сетей. Использование силовых вилок и розеток делает систему энергоснабжения более гибкой, в неё проще вносить изменения - при перестановке оборудования не нужно заново прокладывать кабели к каждому станку.

«Существует мнение, что использование силовых разъёмов значительно повышает расходы на организацию электрической сети на предприятии, - рассказывает Илья Абрамов, инженер-проектировщик систем электроснабжения. - На самом деле далеко не всегда это так. Часто, сравнивая стоимость двух систем, забывают о том, что применение разъёма избавляет от необходимости прокладывать кабель непосредственно к самому станку. А ведь, несмотря на то, что расстояние небольшое, именно там кроется определённая часть расходов. Как правило, провода прокладываются в трубах или металлических коробах, которые стоят гораздо дороже обычной трёхфазной розетки».

Ещё одним распространённым заблуждением является мнение, что в сравнении с неразъёмными (например, клеммными) соединениями разъёмы обладают большим значением переходного контактного сопротивления2, грозящим повышенным нагревом.

По мнению Алексея Грязнова, инженера по продажам компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации, простой и наглядный расчёт показывает обратное. Каждому профессионалу в электротехнической отрасли знакома формула, по которой рассчитывается сопротивление:

R=ρlS, где ρ - удельное сопротивление материала, Ом·м; l - длина проводника, м; S - площадь поперечного сечения проводника, мм2.

Для определения переходного контактного сопротивления в данном выражении необходимо заменить длину проводника l на высоту микронеровностей поверхности hв, т.к. известно, что независимо от вида механической обработки на контактирующих деталях остаются микроскопические возвышения и впадины. Также необходимо учесть, что при простом наложении поверхностей соединяемых проводников полезная площадь контактирования Sк значительно меньше визуальной геометрической площади контакта и должна рассчитываться как отношение величины контактного нажатия Fк к модулю упругости материала E:

Sк=FкE

В итоге, введя поправочный коэффициент пропорциональности3, получаем выражение для определения переходного контактного сопротивления:

Rп=0,17ρп•hв•EFк, где 0,17 - поправочный коэффициент пропорциональности;  Е - модуль упругости материала (модуль Юнга), Н/мм2; Fк - величина контактного нажатия, Н.

Если произвести расчёт, например, для разъёма с контактами из латуни, получается следующее значение:

Rп=0,02•10-3Ом

Для сравнения - сопротивление медного проводника длиной 1 м и сечением 2,5 мм2:

Rп=6,72•10-3Ом

Очевидно, что значение переходного сопротивления промышленного разъёма на самом деле очень мало, соответственно, оно не способно негативно повлиять на работу электрической сети и тем более привести к аварийной ситуации.

Таким образом, в современных условиях использование промышленных разъёмов становится всё более актуальным. Специалисты компании RIDGID, ведущего мирового производителя профессионального инструмента для монтажа и эксплуатации трубопроводов, отметили, что некоторое оборудование сразу, ещё на заводе-изготовителе оснащается силовыми вилками. Это делается для того, чтобы повысить безопасность эксплуатации техники и обеспечить более гибкий метод подключения инструмента к электрической сети.
