Монтаж электрощита в квартире (доме) начинается с его установки. Прежде всего определитесь, какой щит вы будете устанавливать – внутренний (скрытой установки) или накладной (наружный).

Если в доме скрытая электропроводка, то лучше, конечно установить щит внутренний – он имеет более эстетичный внешний вид, занимает меньше места – выступает из стены минимально. Чтобы установить внутренний щит, подготовьте место под него – нишу, в которую и будет «вмазан» щит – для этого лучше всего использовать гипс или алебастр. Понятно, что стены при установке такого щита должны иметь толщину, позволяющую сделать такую нишу.

Для открытой (наружной) электропроводки идеально подойдёт накладной электрощит. Такой щит не требует подготовки места – его достаточно закрепить с помощью обычных дюбель-гвоздей или шурупов «саморезов» (в зависимости от материала стены).

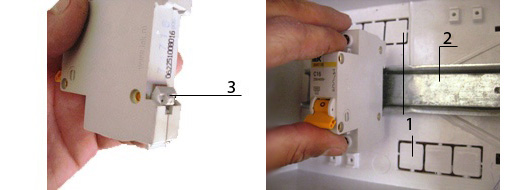

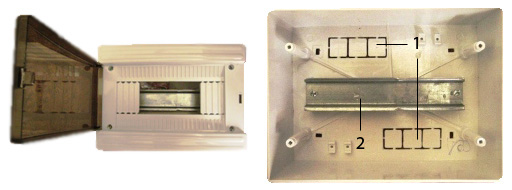

После того как щит установлен его нужно собрать,для этого понадобятся автоматические выключатели (автоматы), которые крепятся на DIN-рейке щита 2 простым нажатием на автомат сверху. Фиксатор автомата 3 обеспечивает надёжное его крепление на DIN-рейке. Цифрой 1 показаны места для ввода и вывода проводов и кабелей. Перед установкой щита не забудьте удалить эти части.

Собрать электрощит, а точнее укомплектовать его нужными автоматами – процесс достаточно простой и недолгий, самое же сложное в монтаже электрощита – это правильная коммутация автоматов.

Ниже представлена примерная схема электрощита, т. к. электропроводка каждой квартиры (дома) имеет свои особенности, поэтому и схема электрощита должна быть индивидуальной, учитывать эти особенности:

Обозначения: 1 – вводной автомат (32 А), 2 – электросчётчик, 3 – УЗО,4 – клеммная колодка для РЕ – проводника (заземление), 5 – клеммная колодка для N – проводника («ноль»), 6, 7, 8 – модульные автоматы на 25 А, 9 – автомат на 16 А.

Это лишь приблизительная схема электрощита. Чтобы собрать электрощит вам понадобится своя схема, учитывающая индивидуальные особенности электропроводки – количество нужных групп для бытовых розеток, освещения, отдельных групп для подключения мощной бытовой техники и т. д.
